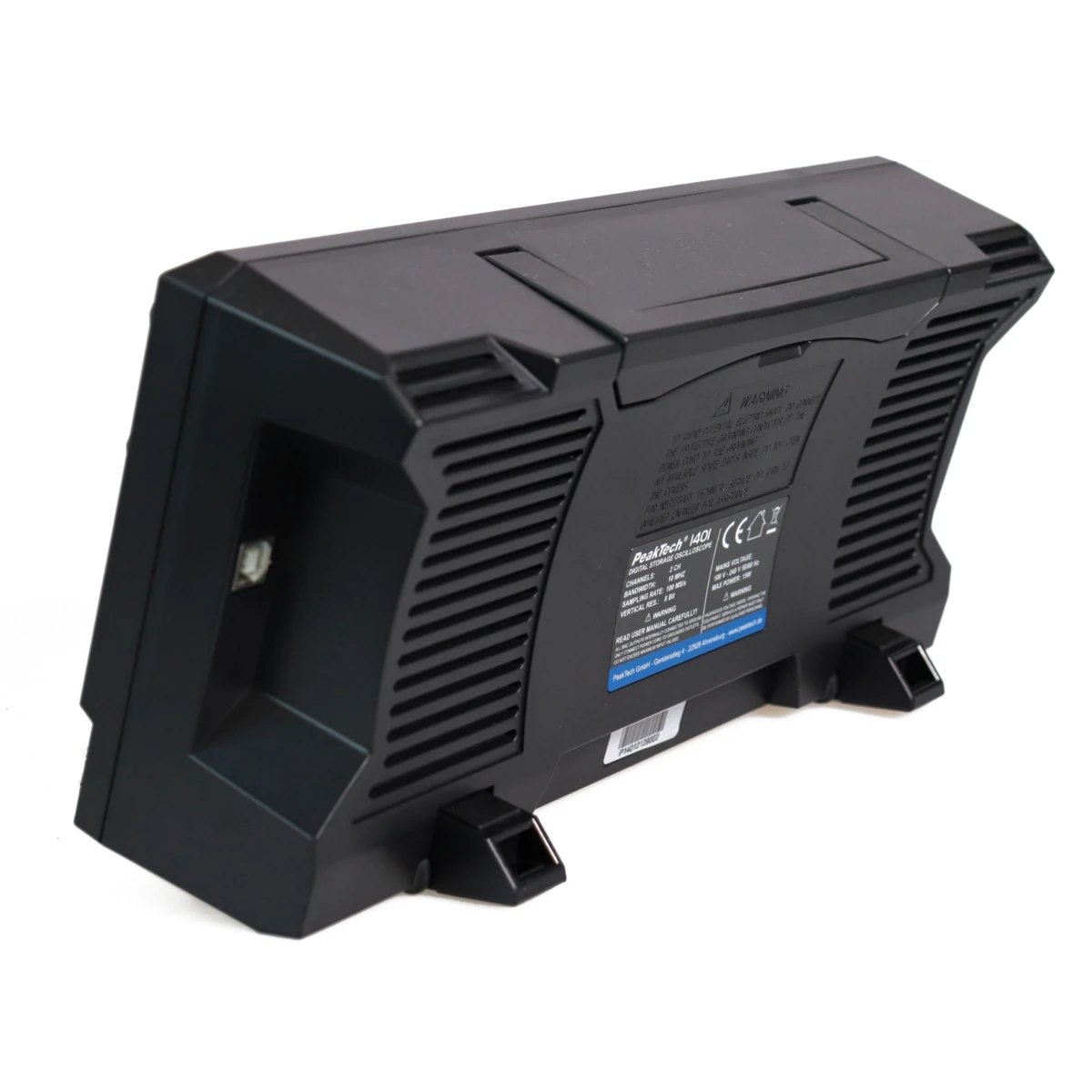

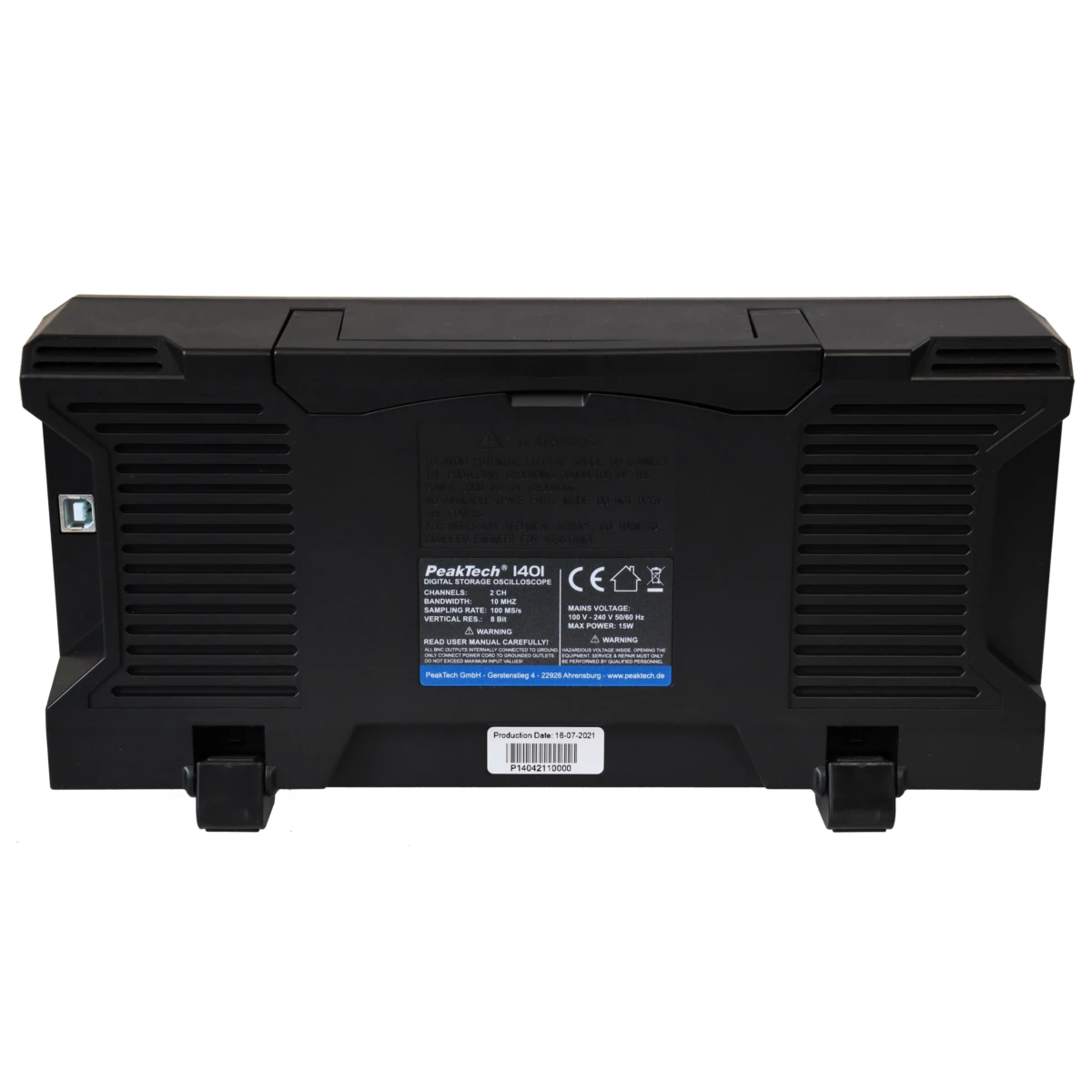

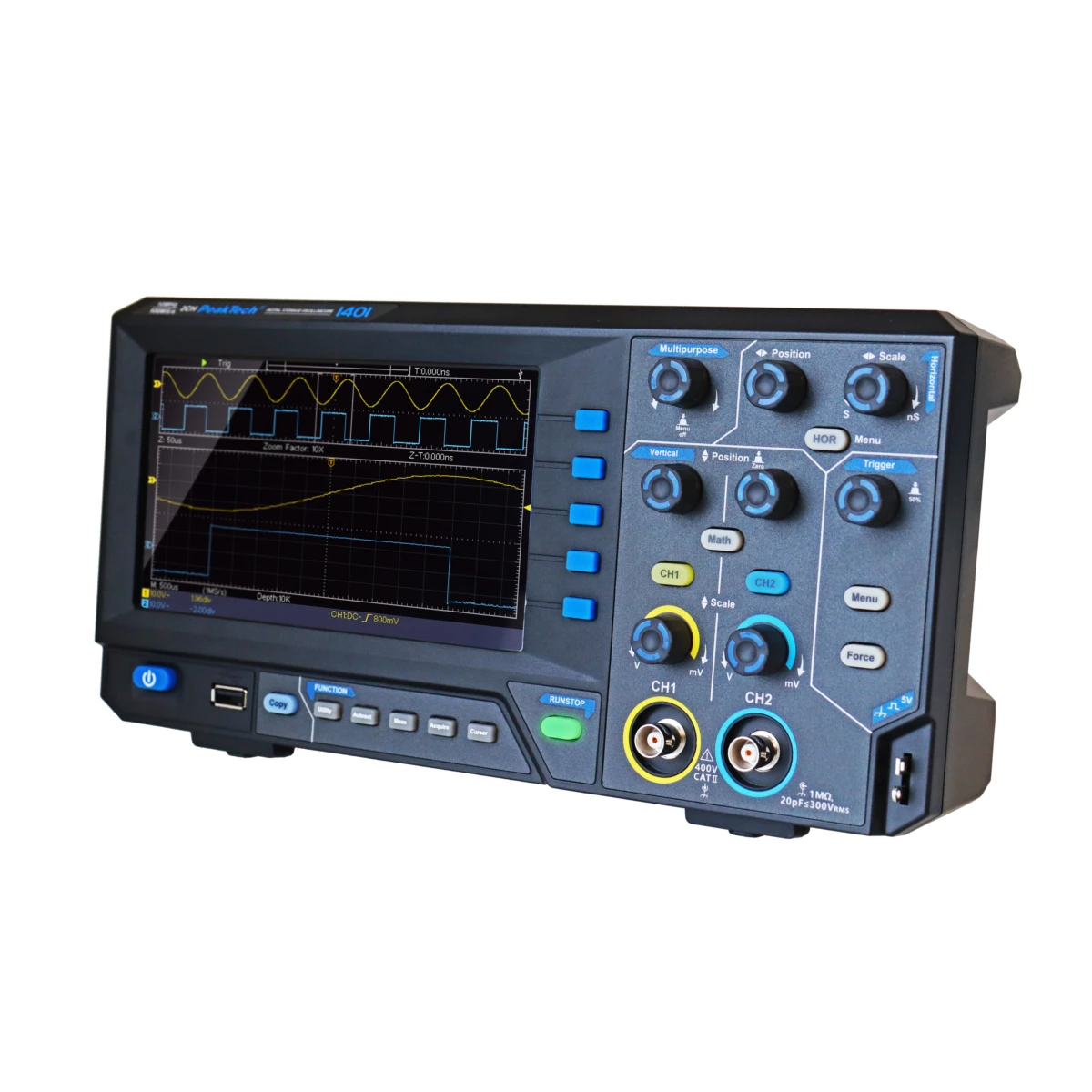

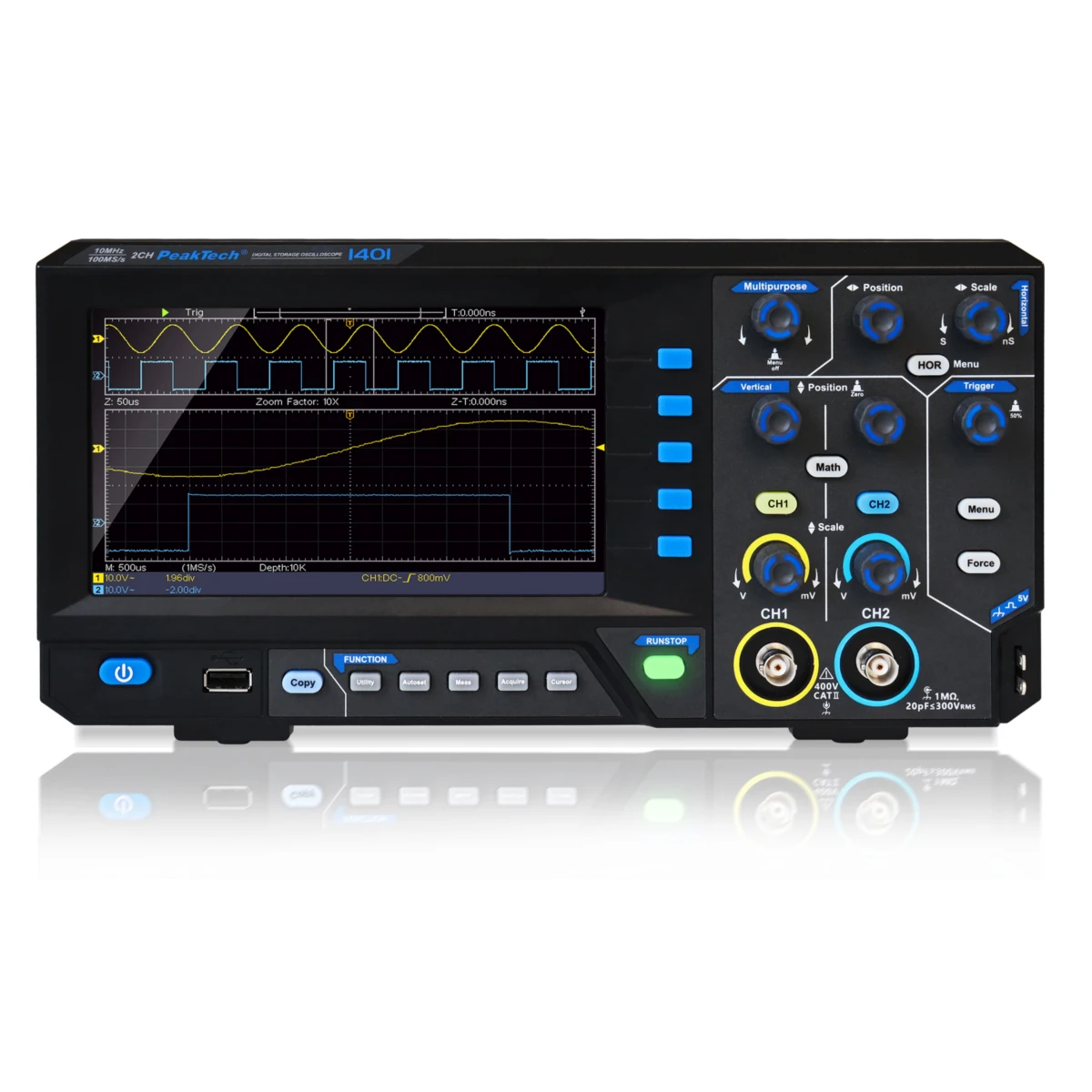

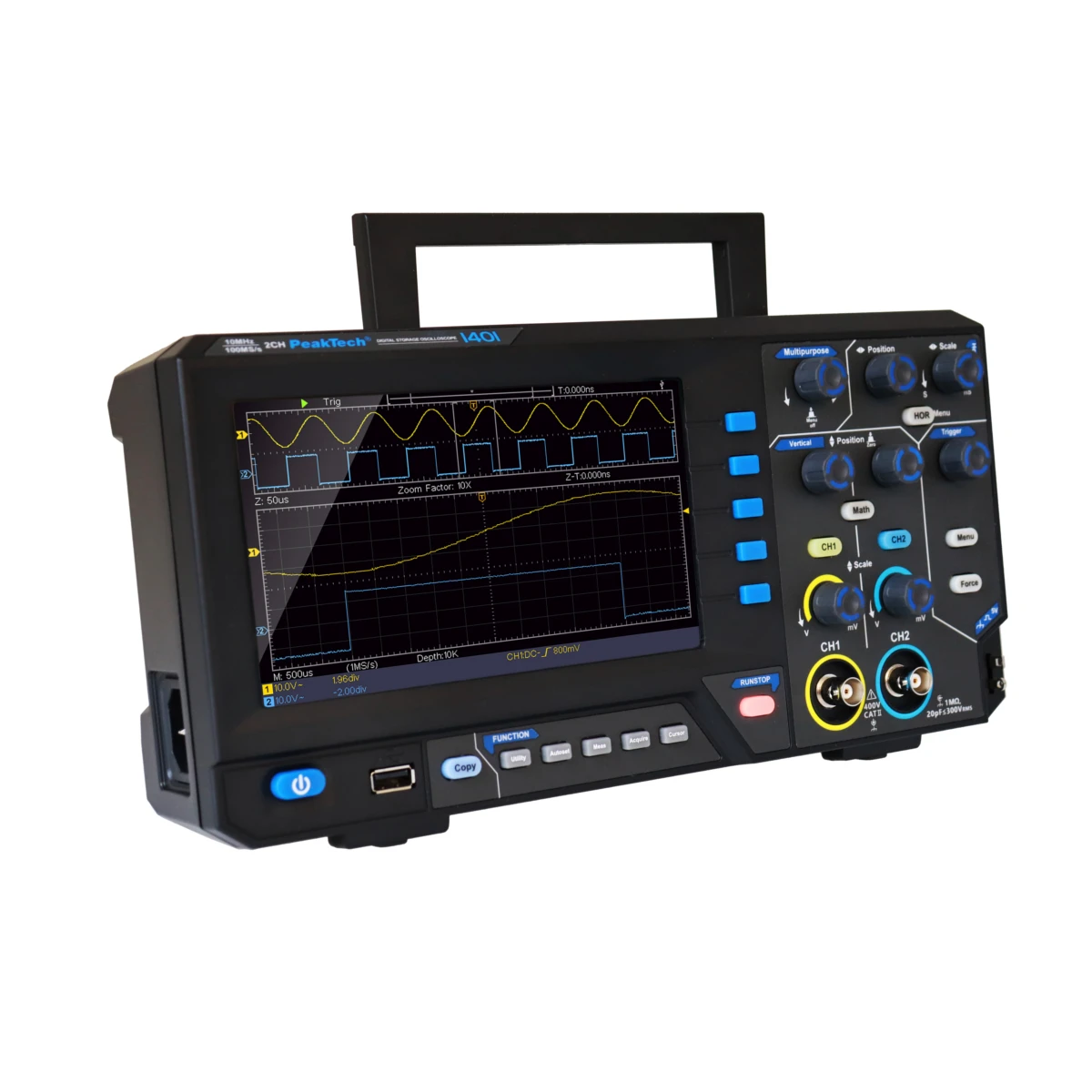

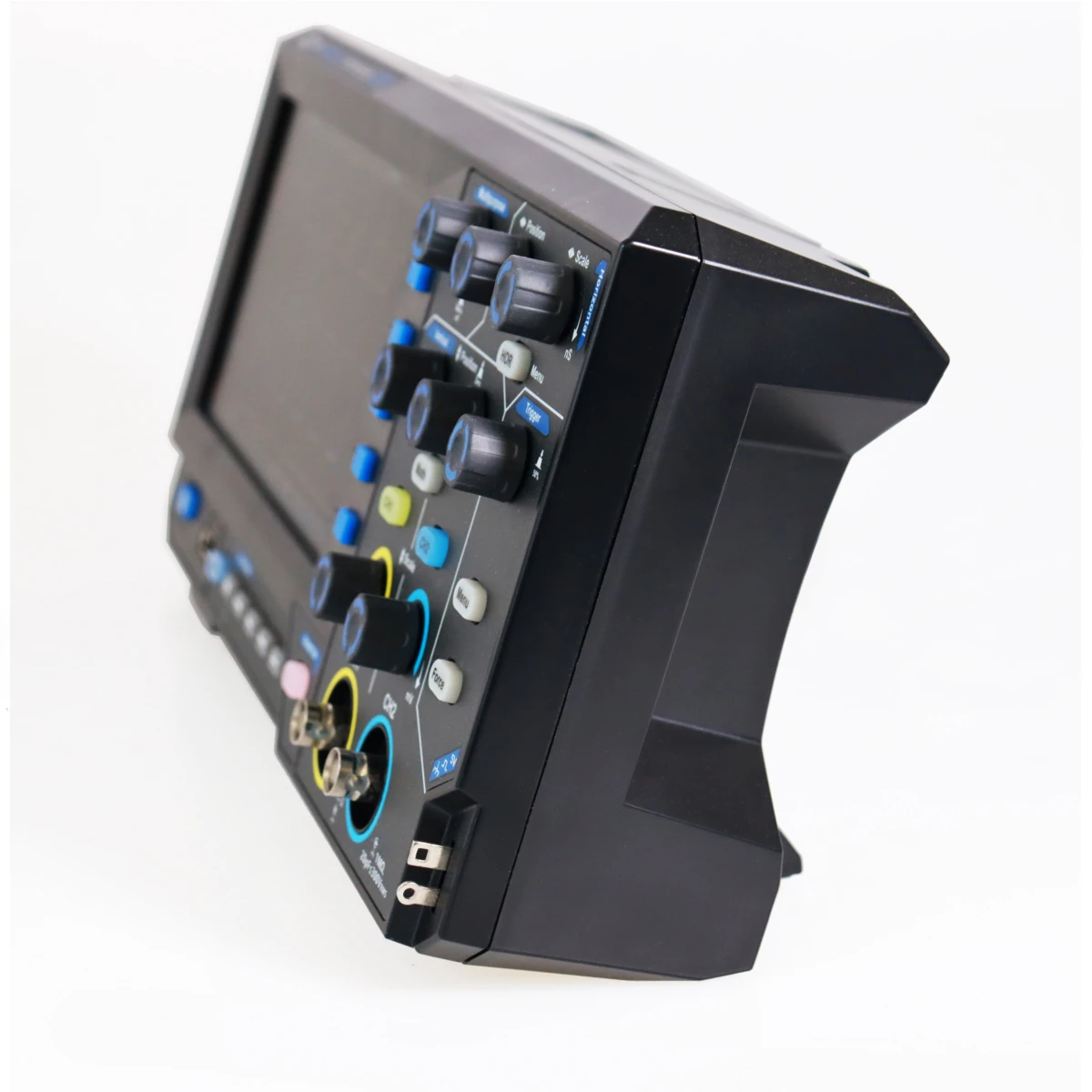

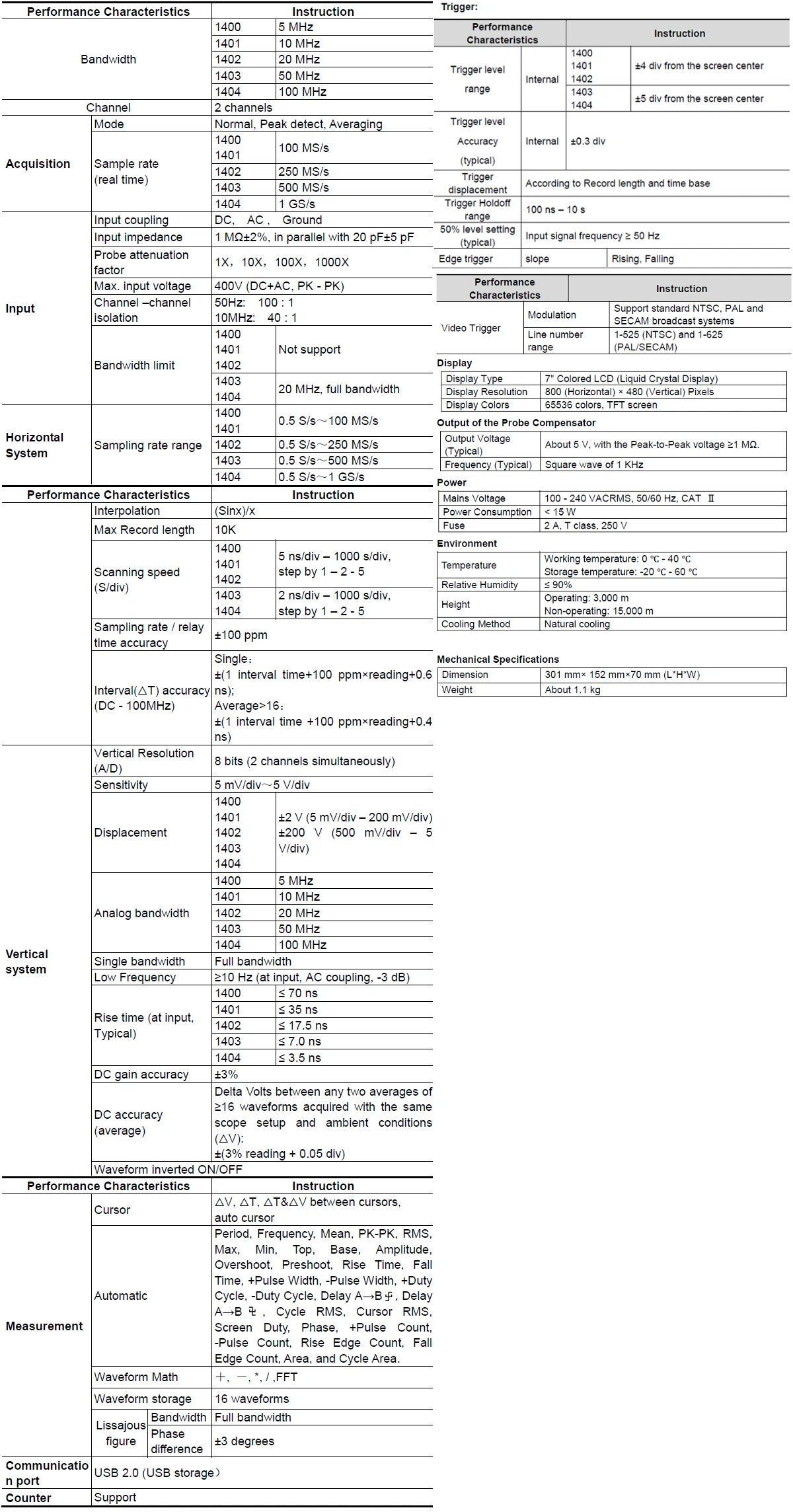

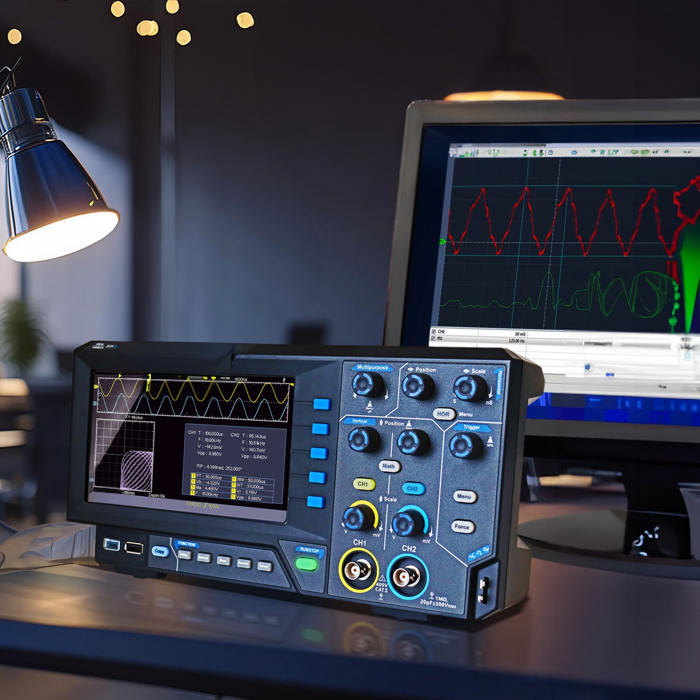

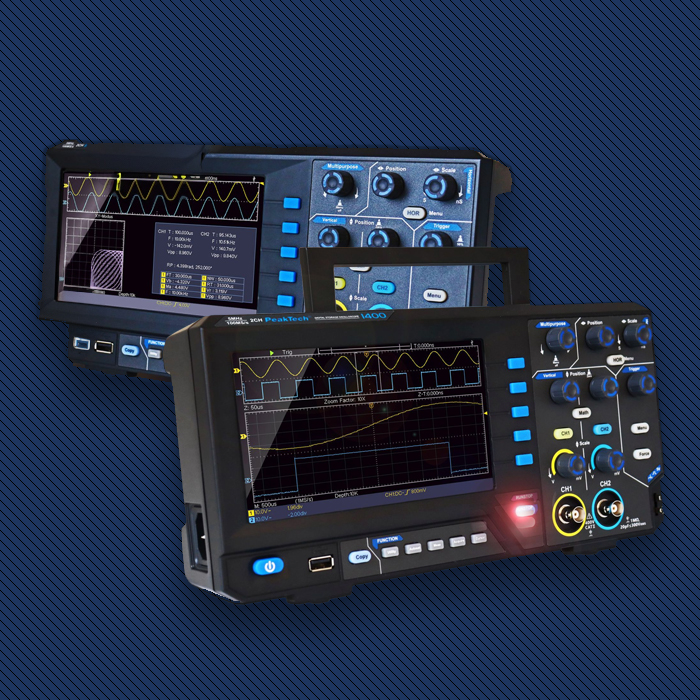

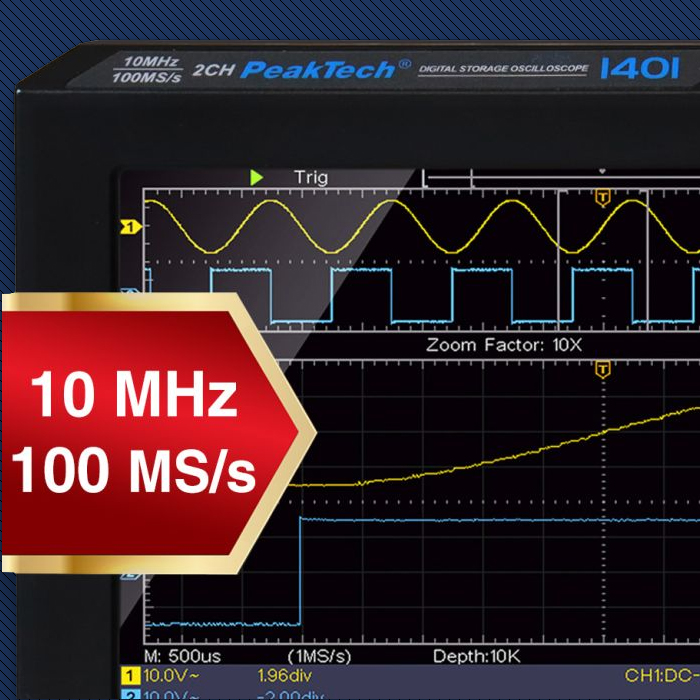

Charakterystyka wydajności:
Pasmo przenoszenia:
- Model 1400: 5 MHz
- Model 1401: 10 MHz
- Model 1401: 10 MHz
- Model 1403: 50 MHz
- Model 1404: 100 MHz
Kanały:
- 2 kanały
Akwizycja:
Tryb:
- Normalny, Peak detect, Uśrednianie
Prędkość próbkowania (real-time):
- Model 1400: 100 MS/s
- Model 1401: 100 MS/s
- Model 1401: 100 MS/s
- Model 1403: 500 MS/s
- Model 1404: 1 GS/s
Wejście:
Rodzaj sprzężenia wejściowego:
- DC, AC, Uziemienie
Impedancja wejściowa:
- 1 MΩ ± 2%, równolegle z 20 pF ± 5 pF
Czynniki tłumienia sondy:
- 1X, 10X, 100X, 1000X
Maksymalne napięcie wejściowe:
- 400 V (DC + AC, szczyt-szczyt)
Izolacja między kanałami:
- 50 Hz: 100:1
- 10 MHz: 40:1
Limit pasma przenoszenia:
- Modele 1400 i 1401: Nie obsługiwane
- Modele 1401 i 1403: 10 MHz (pełne pasmo przenoszenia)
System poziomy:
Zakres prędkości próbkowania:
- Model 1400: od 0,5 S/s do 100 MS/s
- Model 1401: od 0,5 S/s do 100 MS/s
- Model 1401: od 0,5 S/s do 100 MS/s
- Model 1403: od 0,5 S/s do 500 MS/s
- Model 1404: od 0,5 S/s do 1 GS/s
Charakterystyka wydajności:
Interpolacja:
- (Sinx)/x
Maksymalna długość zapisu:
- 10K
Prędkość skanowania (S/div):
- Modele 1400, 1401, 1401: 5 ns/div – 1000 s/div, krok co 1 – 2 – 5
- Modele 1403, 1404: 2 ns/div – 1000 s/div, krok co 1 – 2 – 5
Dokładność częstotliwości próbkowania / czasu przekaźnika:
- ±100 ppm
Dokładność interwału (ΔT) (DC – 100 MHz):
- Pojedynczy: ±(1 interwał czasu + 100 ppm × odczyt + 0.6 ns)
- Średnia >16: ±(1 interwał czasu + 100 ppm × odczyt + 0.4 ns)
System pionowy:
Rozdzielczość pionowa (A/D):
- 8 bitów (2 kanały jednocześnie)
Czułość:
- 5 mV/div ~ 5 V/div
Przemieszczenie:
- Modele 1400, 1401: ±2 V (5 mV/div – 200 mV/div)
- Modele 1401, 1403, 1404: ±200 V (500 mV/div – 5 V/div)
Pasmo przenoszenia analogowego:
- Model 1400: 5 MHz
- Model 1401: 10 MHz
- Model 1401: 10 MHz
- Model 1403: 50 MHz
- Model 1404: 100 MHz
Pojedyncze pasmo przenoszenia:
- Pełne pasmo
Częstotliwość niska:
- ≥10 Hz (na wejściu, sprzężenie AC, -3 dB)
Czas narastania (na wejściu, typowy):
- Model 1400: ≤ 70 ns
- Model 1401: ≤ 35 ns
- Model 1401: ≤ 17.5 ns
- Model 1403: ≤ 7.0 ns
- Model 1404: ≤ 3.5 ns
Dokładność wzmocnienia DC:
- ±3%
Dokładność DC (średnia):
- Delta napięć między dwoma średnimi z ≥16 przebiegów zarejestrowanych przy tych samych ustawieniach oscyloskopu i warunkach otoczenia (ΔV):
- ±(3% odczytu + 0.05 div)
Odwrócenie przebiegu:
- WŁ./WYŁ.
Pomiary:
Kursory:
- ΔV, ΔT, ΔT&ΔV pomiędzy kursorami, automatyczny kursor
Automatyczne pomiary:
- Okres, Częstotliwość, Średnia, PK-PK, RMS, Maks., Min., Wierzchołek, Podstawa, Amplituda, Przeregulowanie,
Preshot, Czas narastania, Czas opadania, +Szerokość impulsu, -Szerokość impulsu, +Współczynnik wypełnienia,
-Współczynnik wypełnienia, Opóźnienie A→B ↑, Opóźnienie A→B ↓, RMS cyklu, RMS kursora,
Wypełnienie ekranu, Faza, +Licznik impulsów, -Licznik impulsów, Licznik narastania, Licznik opadania,
Pole powierzchni, Pole cyklu
Matematyka przebiegów:
- +, −, *, /, FFT
Przechowywanie przebiegów:
- 16 przebiegów
Figura Lissajous:
- Pasmo: Pełne pasmo
- Różnica fazy: ±3 stopnie
Port komunikacyjny:
USB 2.0:
- Obsługuje przechowywanie na USB
Licznik:
Obsługa:
- Tak
Poziom wyzwalania:
Zakres:
- Modele 1400, 1401, 1401: ±4 działki od środka ekranu
- Modele 1403, 1404: ±5 działek od środka ekranu
Dokładność poziomu wyzwalania:
Typowa:
- ±0,3 działki
Przesunięcie wyzwalania:
Zależne od:
- Długości zapisu i podstawy czasu
Zakres czasu podtrzymania wyzwalania (Trigger Holdoff):
Zakres:
- 100 ns – 10 s
Ustawienie poziomu 50% (typowe):
Częstotliwość sygnału wejściowego:
- ≥ 50 Hz
Wyzwalanie zboczem:
Typ zbocza:
- Narastające, opadające
Wyzwalanie wideo:
Modulacja:
- Obsługuje standardy NTSC, PAL i SECAM dla systemów nadawczych
Zakres numerów linii:
- 1-525 (NTSC) i 1-625 (PAL/SECAM)

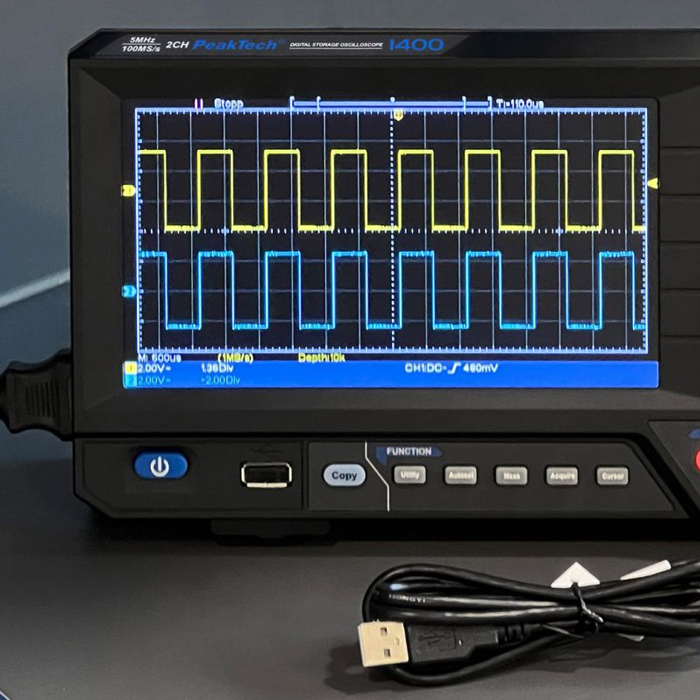

Wyświetlacz:
Typ wyświetlacza:
- 7" kolorowy LCD (wyświetlacz ciekłokrystaliczny)
Rozdzielczość wyświetlacza:
- 800 (poziomo) × 480 (pionowo) pikseli
Kolory wyświetlacza:
- 65536 kolorów, ekran TFT
Wyjście kompensatora sondy:
Napięcie wyjściowe (typowe):
- Około 5 V, napięcie szczyt-szczyt ≥1 MΩ
Częstotliwość (typowa):
- Przebieg prostokątny 1 kHz
Zasilanie:
Napięcie zasilania:
- 100 - 240 VAC RMS, 50/60 Hz, CAT II
Pobór mocy:
- < 15 W
Bezpiecznik:
- 2 A, klasa T, 100 V
Środowisko pracy:
Temperatura:
- Temperatura pracy: 0 °C - 40 °C
- Temperatura przechowywania: -20 °C - 60 °C
Wilgotność względna:
- ≤ 90%
Wysokość:
- Praca: 3000 m
- Niepraca: 15000 m
Metoda chłodzenia:
- Chłodzenie naturalne
