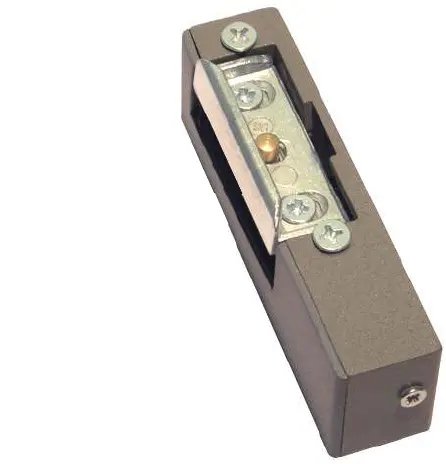

ZACZEP ELEKTRA R3 Z PAM. BEZ BLOK. LEWY

ZACZEP ELEKTROMAGNETYCZNY
ELEKTRA R3 LEWY Z PAMIĘCIĄ

OPIS

Zaczep R3 przeznaczony jest do zdalnego otwierania drzwi i furtek, prawych i lewych (jeśli konstrukcja zamka od drzwi na to pozwala) oraz dwuskrzydłowych. Zaczep elektromagnetyczny R3 jest przeznaczony do drzwi i furtek z kształtowników metalowych, do współpracy z zamkiem zapadkowo-zasuwkowym lub zapadkowym. Przeznaczony do stosowania, tam gdzie możliwe jest wykonanie gniazda o wymiarach 23x29x91 mm. Praca zaczepu charakteryzuje się cichym brzęczeniem.

Zmniejszenie zaczepu do podanych wymiarów zrealizowano poprzez zastosowanie układu dźwigni, dzięki temu zaczepy mieszczą się w większości ościeżnic.

Wersja zaczepu: Lewy z pamięcią.

Z pamięcią - funkcja pamięci umożliwia otwarcie drzwi bez użycia klucza. Podając impuls elektryczny przyciskiem w unifonie zaczep "pamięta" go, to znaczy do czasu otwarcia drzwi odblokowuje zapadkę. Zamykając drzwi "kasujemy" pamięć, wówczas zaczep wraca do stanu pierwotnego.

Funkcję tę możemy wykorzystać gdy:

• chcemy opuścić pomieszczenie bez użycia klucza lub klamki,
• gdy mamy do pokonania kilka drzwi, możemy odblokować je wszystkie jednym krótkim impulsem,
• proces wchodzenia przeciąga się w czasie.

Jeśli drzwi nie zostaną otwarte zapadka pozostanie cały czas w stanie odblokowanym – a więc drzwi również.

Zaczep elektromagnetyczny współpracować może z instalacją domofonową we wszelkiego typu drzwiach wejściowych. Wykonuje się go z materiałów odpornych na korozje, a więc może być instalowany na zewnątrz budynków jednak powinien być chroniony przed zalaniem, wpływami atmosferycznymi i zamalowaniem farbą.

SPECYFIKACJA TECHNICZNA

• Wymiary zewnętrzne obudowy: 22 x 28 x 90 mm
• Masa: 0,20 kg
• Maksymalna masa zaczepu z szyldem: 0,40 kg
• Dopuszczalny nacisk na drzwi podczas zwalniania zapadki: 30N (3 kG)
• Dopuszczalne obciążenie drzwi działające na zaczep: 3000 N (300 kG)
• Napięcie znamionowe U: 10 ± 2V * 24 ± 2V **
• Natężenie I: AC 270-420mA DC 420-650mA
• Dopuszczalny czas nieprzerwanej pracy: 30 min.
• Zapadka: regulowana w zakresie 3 mm umożliwia regulację luzu

* pozwala zastosować transformator dzwonkowy

** w wykonaniu specjalnym

Określanie drzwi lewych/prawych:

Drzwi określa się patrząc na nie od strony z której widoczne są zawiasy!
